低压开关柜的型号区别及特点(上)
- 发表时间:2022-05-16 11:18:00
- 来源:未知
- 人气:30
目前市场上流行的低压开关柜型号很多,归纳起来有以下几种型号,现把各型号的开关柜及其特点列举如下,供大家参考:

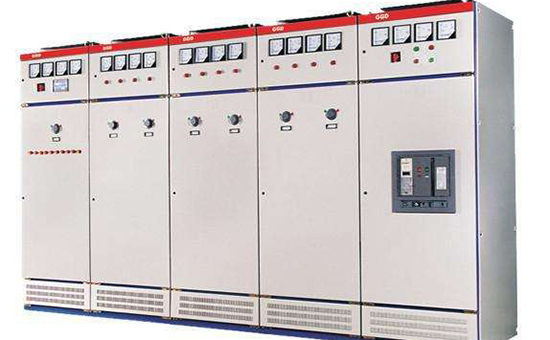

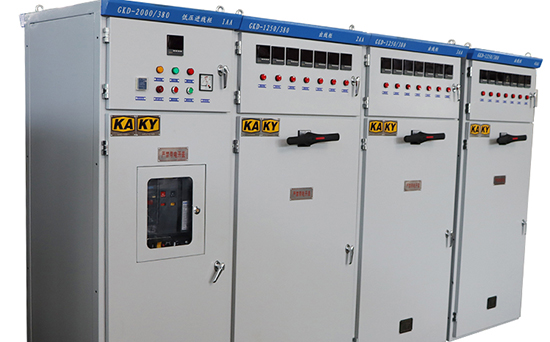

1.GGD系列
GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流1000-3150A的配电系统,作为动力、照明及发配电设备的电能转换、分配与控制之用。
(1)GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高。
(2)GGD柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
(3)GGD柜按照现代化工业产品造型设计的要求,采用黄金分割比的方法设计柜体外形和各部分的分割尺寸,使整柜美观大方,面目一新。
(4)柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
(5)柜体的防护等级通常为IP30,用户也可根据环境的要求选择其它等级。
2.GCK系列
产品型号及含义:G是封闭式开关柜 C是抽出式 K是控制中心
GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC) 柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)Hz、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
(1)整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高。
(2)柜体上部为母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证安全。
(3)MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启。
(4)受电开关、联络开关及MCC柜的抽屉具有三个位置:接通位置、试验位置、断开位置。
(5)开关柜的顶部根据受电需要可装母线桥。
3.GCS系列
GCS型低压抽出式开关柜用于三向交流频率为50Hz,额定工作电压为400V(690V),额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所,也可用在大型发电厂,石化系统等自动化程度高,要求与计算机接口的场所。
(1)开关柜的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
(2)水平母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使主电路具备高短路强度能力的基本措施。
(3)电缆隔室的设计使电缆上、下进出均十分方便。
(4)抽屉高度的模数为160mm。抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能单元的抽屉具有良好的互换性。单元回路额定电流400A及以下。
(5)抽屉面板具有分、合、试验、抽出等位置的明显标志。抽屉单元设有机械联锁装置。1抽屉单元为主体,同时具有抽出式和固定性,可以混合组合,任意使用。
(6)柜体的防护等级为IP30、IP40,还可以按用户需要选用。
以上就是低压开关柜的相关内容,因篇幅内容较长,其余部分将在后期持续更新,大家可以关注我们,或者有问题可以随时来电咨询我们,联系电话:029-81505177
