高压断路器由几个部分组成?
- 发表时间:2023-03-08 20:58:08
- 来源:未知
- 人气:75

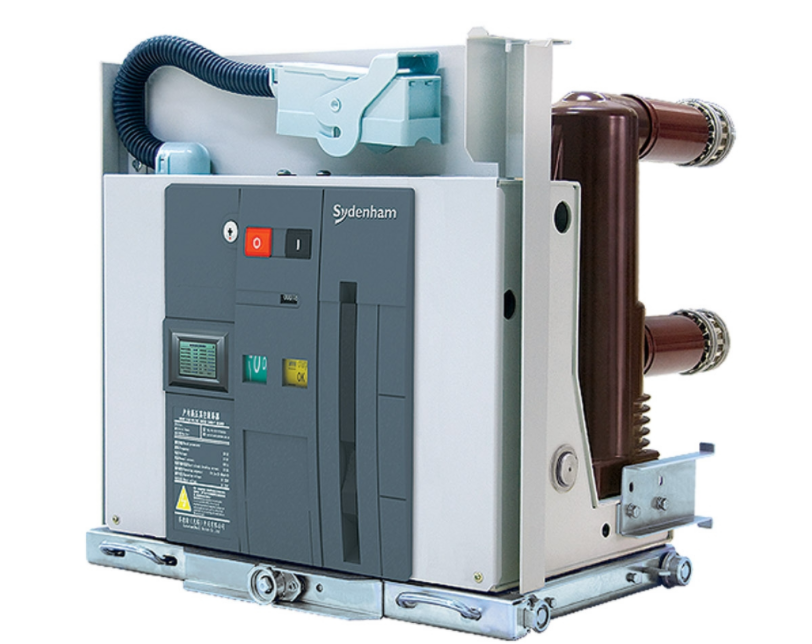

高压断路器(西安西开中低压开关有限责任公司)它主要由以下部分组成:1.导电部分:主要由真空灭弧室软连接进出线触头等组成,取决于工作电流;2.绝缘技术部分:主要由绝缘和支柱绝缘水平拉杆和连杆组成,主要作用是支撑或连接和驱动传动;3.传动部分:主要由操作机构组成、连接附件和其他部件,使断路器实现通断操作;
4.保护部分:主要由电流互感器组成、电压互感器、智能控制器等。可以实现过流保护、接地保护、高低气保护、过压保护、失压保护、一次和二次熔断器控制保护等!
工作原理断路器一般由接触系统执行、灭弧系统、操作管理机构、脱扣器、外壳等构成。短路时,大电流(一般10到12次)产生的磁场克服反力弹簧,脱扣器拉动操作机构动作,开关瞬间跳闸。过载时电流变大发热量加剧,双金属变形到一定程度推动机构动作(电流越大,动作时间越短)电子式,用变压器采集各相电流,与设定值比较,当电流为异常微处理器信号时,电子式脱扣器驱动操作机构工作。0x9B9C]作用是切断和接通负荷电路,切断故障电路,防止事故扩大,保证安全运行。并且必须使用高压断路器-电流使电弧断开,电弧可拉伸至2m,仍继续燃烧。因此,灭弧是高压断路器必须解决的问题。吹熄电弧的原理主要是冷却电弧以减弱热离解另一方面可以通过吹除拉长电弧,加强企业内带电粒子的复合和扩散,同时吹走电弧间隙内的带电粒子,使绝缘材料在工作介质中迅速发展和恢复强度。低压断路器,也称为自动空气开关,可以用来断开和闭合负载电路,也可以用来控制电动机不经常启动。它是低压配电网中的重要保护装置,其功能相当于开关、过流继电器、损压继电器、热继电器、漏电保护器等部分或全部功能的总和。
