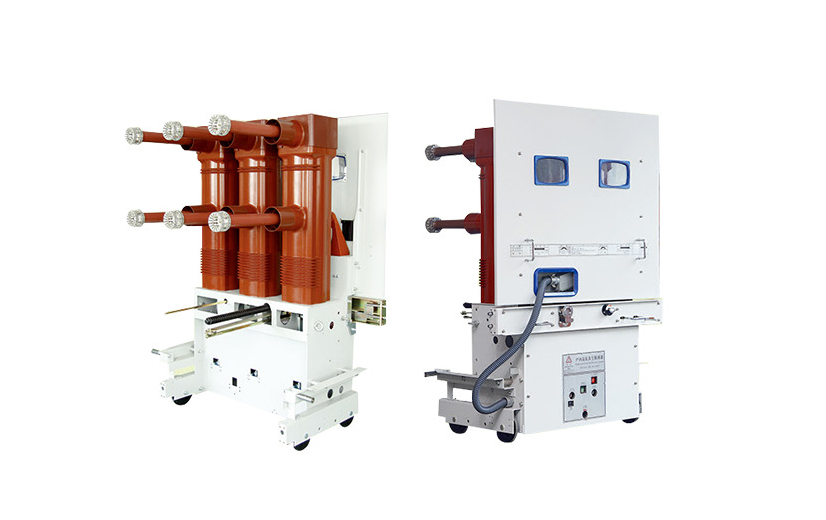

什么是断路器？

断路器，也叫空气开关，是一种非常基本的低压电器，它有过载、短路和欠压保护功能，可以保护线路和电源的能力。它可以用来分配电能，不经常启动异步电动机，保护电力线和电动机，并在它们出现过载短路和欠压等严重故障时自动切断电路它的功能相当于熔断器开关和过热过热继电器的组合。而且开断故障电流后一般不需要更换零件，所以得到了广泛的应用。一旦房屋布线中的电流过大，这种简单的电路装置就会切断电源，直到故障消除。如果没有断路器（或其替代品3354保险丝）在家里用电将非常不方便，因为只有线路问题和设备故障才可能引起火灾和其他事故。

 断路器的类型及工作原理：

 基本类型：

最简单的电路保护装置是保险丝。保险丝只是一根细线，用保护套连接到电路上。电路闭合后，所有电流必须流经保险丝——保险丝处的电流与同一电路上其他点的电流相同。这种保险丝被设计成当温度达到一定程度时就会熔断。烧断保险丝会导致开路，从而防止过大的电流损坏房屋的线路。

保险丝的问题是它只能工作一次。每次保险丝烧断，都必须更换新的。断路器可以起到和保险丝一样的作用，但是可以重复使用。只要电流达到危险水平，就能立即造成开路。

工作原理：

 3  电路中的火线连接到开关的两端。当开关接通时，电流从底端流出，依次流经电磁铁、移动接触器、静态接触器，最终从顶端端子流出。

电流可以磁化电磁铁。电磁铁产生的磁力随着电流的增大而增大，电流减小则减小。当电流跃升至危险水平时，电磁铁将产生足够的磁力，拉动连接到开关联动装置的金属杆。这将使动接触器倾斜离开静接触器，然后切断电路。电流也就中断了。

双金属片的设计也是基于同样的原理，不同的是这里不需要给电磁铁通电，而是让金属片在大电流下自行弯曲，然后启动联动装置。一些断路器通过填充炸药来取代开关。当电流超过一定水平时，就会点燃爆炸材料，进而带动活塞打开开关。

增强型：

更先进的断路器摒弃简单的电气设备，改用电子器件（半导体设备）来监测电流水平。接地故障断路器（GFCI）这是一个新的断路器。这种断路器不仅可以防止房子的电线被损坏，还可以保护人们免受电击。

工作原理：

    GFCI会持续监控电路中的中性线和火线上的电流。一切正常的时候，两条线上的电流应该是完全一样的。一旦火线直接接地（比如有人不小心碰到火线）火线上的电流会突然急剧增加，零线则不会。GFCI在检测到这种情况后会立即切断电路，以防止触电伤亡。因为GFCI可以不等待电流上升到危险水平就采取行动，所以它的响应速度比传统断路器快得多。

直流断路器的工作原理：

 3356的主电路包括支撑动触头的下连接排上连接排和镀银触头。闭合装置由一个带有闭合线圈的大罐形磁铁组成。磁体容纳移动的磁芯、触头压力弹簧和

磁芯复位弹簧；所有这些部件都安装在操纵杆上。叉单元安装在操纵杆的顶端。过电流脱扣装置包括一个由叠片组成的衔铁，和一个与由弹簧控制的操作杆相连的致动器

磁芯，由于杆的作用可以设定跳闸设定值。五对辅助触点都是由动触点控制的换向触点。它们位于关闭装置下部的塑料盒中。灭弧室包括角板隔板和去离子板，均为

安装在两个灭弧板之间。当断路器因过电流或正常分闸命令而分闸时，推进机构将驱动动触头分闸。推进机构还作用于五个反向辅助触点。

 断路器的保护和选择要点：

 额定电流在600A以下，短路电流不大时，可选用塑壳断路器；当额定电流较大，短路电流也较大时，应选用万能式断路器。

  一般选择原则如下：

 (1)断路器额定电流≥负载工作电流；

 (2)断路器的额定电压≥电源和负载的额定电压；

 (3)断路器脱扣器的额定电流≥负载工作电流；

 (4)断路器极限通断能力≥电路最大短路电流；

 (5)线路末端单相短路电流/断路器瞬时(或短路时)脱扣器的整定电流≥1.25；

 (6)断路器欠压脱扣器的额定电压=线路的额定电压。

目前，国内市场上供应的四极塑壳断路器有六种类型：

1)断路器的N极没有过电流脱扣，N极与其他三个相极结合形成一个回路；

2)断路器的N极没有过电流跳闸，N极始终与其他三个相极相连而不断开；

3)断路器的N极有电流脱扣，N极与其他三相极合在一起分回路；

4)断路器的N极有电流脱扣，N极始终与其他三相极相连而不断开；

5)断路器的N极装有中性线断线保护器，N极与其他三个相极组合起来分回路；

6)断路器的N极装有中性线断线保护器，它总是与其他三相极相连而不断开。
